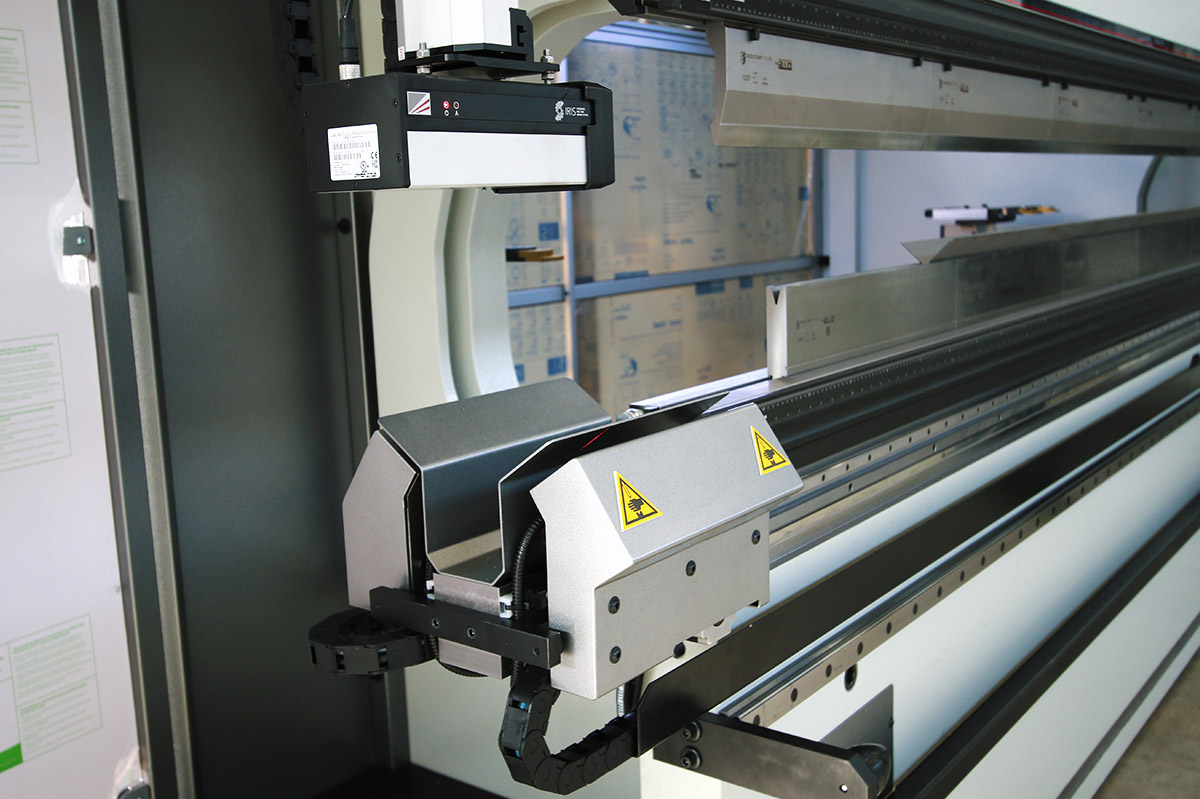

Chiamato Active Form, questo sistema impiega la tecnologia che utilizza
un fascio laser proiettato sul margine della lamiera piegata e una telecamera
ad elevata risoluzione che rileva i punti riflessi, li invia al CNC che li
converte in angoli. La misurazione avviene sia sul margine anteriore che su
quello posteriore della lamiera piegata, per garantire la massima precisione.
Ideato e sviluppato dal team di STR negli uffici di ricerca e sviluppo presso
la sede di Albano S. A. (BG), questo sistema si propone di cambiare un
paradigma ben consolidato nel processo di piegatura, secondo il quale la
ricerca della massima precisione comporta inevitabilmente una riduzione

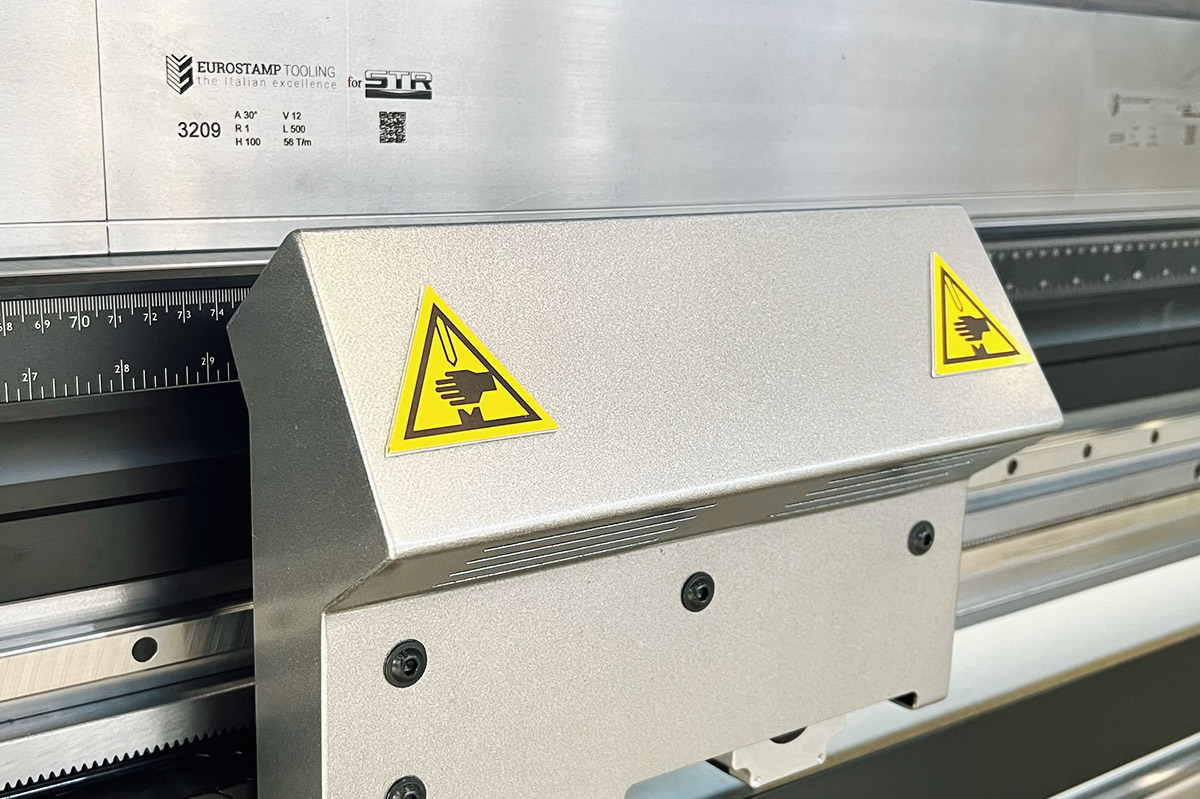

della velocità di ciclo. Con Active Form i due gruppi laser/telecamera sono
motorizzati e il sistema su cui sono montati (progettato anche con un’area
di parcheggio esterna per massimizzare la lunghezza di piegatura utile) può
raggiungere una velocità di traslazione estremamente elevata. Ciò significa
che i tempi di ciclo possono essere ridotti al minimo, anche durante la
misurazione degli angoli su pezzi lunghi e quando la misurazione dell’angolo
viene effettuata in più punti durante la stessa piega.
È importante sottolineare che la precisione ottenibile già dalla prima piega
rientra in una tolleranza di 0,3 gradi. Il sistema, inoltre, è integrato con il sistema
di compensazione meccanica che effettua correzioni in tempo reale,
garantendo massima precisione e uniformità dell’angolo indipendentemente
dalla natura e dalla qualità del materiale piegato. In sintesi, Active Form
mira a garantire la massima velocità di processo per ottenere la massima
precisione dell’angolo lungo l’intera lunghezza di piega, in totale sicurezza
(grazie al sistema di arresto immediato in caso di collisione) per l’operatore
e la macchina. Il sistema può essere singolo o doppio.
